脈沖控制儀是脈沖袋式除塵器進行脈沖噴吹清灰的電子控制器。脈沖控制儀質量的高低反映了袋式除塵器的裝備水平。脈沖控制儀每次輸出一位的驅動電壓，一個驅動電壓持續時間，稱為脈沖寬度（脈寬）；相鄰兩個輸出驅動電壓之間的間隔時間，稱為脈沖間隔（間隔）；控制儀完成對所有位的電磁閥驅動輸出所需要的時間，稱為脈沖周期，兩個脈沖周期之間的停頓時間，稱為循環間隔周期（周期）。我公司不斷地研究開發，在原有的基礎上不斷改進，進而推出了X8A1改進型在線脈沖控制儀。
二.功能介紹：

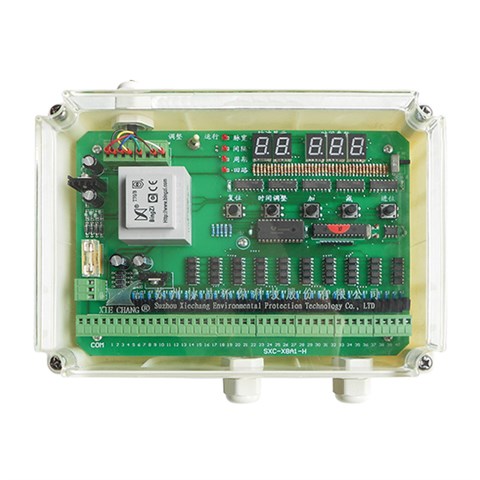

SXC-X8A1-（1-120）型采用掛式透明PC殼，外型美觀，防塵性能好，安裝方便。
面板上設有數字顯示，能依次顯示電磁脈沖閥工作順序，可根據清灰要求，調整脈沖寬度、脈沖間隔和循環間隔周期，控制電磁閥的開啟和關閉，對除塵器實行定時清灰。同時設有壓差控制儀輸入接點，接上差壓控制儀和差壓變送器后，可以定差壓清灰。為方便用戶自由組合所控制的電磁脈沖閥的個數，采用擴展輸出模塊，可隨意增加或減少控制數量。
一.SXC-X8A1-XX型號規格：
|
控制電磁脈沖閥數
|
類型 |
擴展模塊數 |
外形尺寸 H高×W寬×D深 |
擴展模塊外形尺寸 H高×W寬×D深 |
整機重量 |
|
1-10 |
單機 |
0 |
100×250×220 |
|
1.7 |
|
10-20 |
0 |
100×250×220 |
|
1.7 |
|
|
20-30 |
0 |
100×250×220 |
|
1.7 |
|
|
30-40 |
0 |
100×250×220 |
|
1.7 |
|
|
40-50 |
組合 |
1 |
100×250×220 |
55×130×190 |
2.3 |
|
50-60 |
1 |
100×250×220 |
55×130×190 |
2.3 |
|
|
60-70 |
1 |
100×250×220 |
55×130×190 |
2.3 |
|
|
70-80 |
1 |
100×250×220 |
55×130×190 |
2.3 |
|
|
80-120 |
2 |
100×250×220 |
55×130×190×2 |
2.9 |
外殼材料：掛式透明PC（塑料）殼
二.技術參數和指標：
|
額定輸入電壓 |
AC220V（±10%）50HZ/60HZ |
|
額定輸出電壓 |
DC24V/AC220V（或其他訂制規格） |
|
額定輸出電流 |
1.2A |
|
耗電 |
≤30W |
|
輸出脈沖寬度調節范圍 |
0.02-2.55S |
|
輸出脈沖間隔調節范圍 |
1-255S |
|
周期（為全部脈沖閥循環一次后到下一循環的時間間隔） |
0-255Min |
|
控制電磁脈沖閥的個數 |
1-120 |
|
控制方式 |
定時/定壓差 |
|
差壓控制輸入信號 |
差壓控制儀和差壓變送器 |
|
使用環境 |
工作溫度-20℃~﹢50℃；空氣相對濕度不超過85%； 無嚴重腐蝕氣體和導電塵埃；無劇烈震動或沖擊。 |
