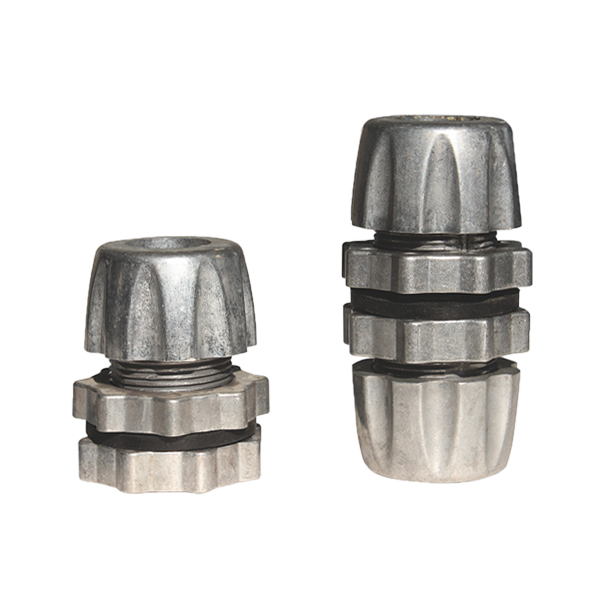

箱壁連接器

介紹：“協昌”研制的除塵器的箱壁連接器產品，避免了壓力氣管以焊接或螺栓連接通過除塵器箱壁，使操作簡單，密封可靠，安裝、維修方便。

咨詢熱線13584823254

在線咨詢

產品詳情

未標題-1

一.產品介紹：

“協昌”研制的除塵器的箱壁連接器產品，避免了壓力氣管以焊接或螺栓連接通過除塵器箱壁，使操作簡單，密封可靠，安裝、維修方便。

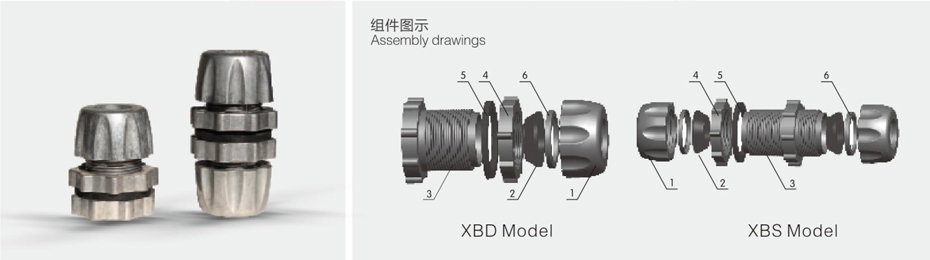

二.結構特點：

箱壁連接器分單頭螺母壓緊和雙頭螺母壓緊兩種結構形式。單頭螺母箱壁連接器，噴吹管可穿過箱壁連接器與脈沖閥排氣口連接，單螺母壓緊密封圈連接密封。雙頭螺母箱壁連接器，噴吹管插入箱壁連接器內側一端，通氣管插入箱壁連接器外側一端，兩端由螺母壓緊密封圈連接密封。箱壁連接器與直角電磁脈沖閥和專用活接頭配套，使用可靠，安裝維修方便。

未標題-2

“協昌”箱壁連接器規格：

048

序號	組件名稱	電磁脈沖閥型號	組件型號
序號	組件名稱	電磁脈沖閥型號	XBD型箱壁連接器	XBS型箱壁連接器
1	閥座壓緊螺母	DCF-ZM-20	DCF-ZM-20-2	DCF-ZM-20-2
		DCF-ZM-25	DCF-ZM-25-2	DCF-ZM-25-2
		DCF-ZM-40S	DCF-ZM-40-2	DCF-ZM-40-2
2	閥座密封圈	DCF-ZM-20	DCF-ZM-20-3	DCF-ZM-20-3
		DCF-ZM-25	DCF-ZM-25-3	DCF-ZM-25-3
		DCF-ZM-40S	DCF-ZM-40-3	DCF-ZM-40-3
3	箱壁連接器本體	DCF-ZM-20	XC-XBD-20.1	XC-XBS-20.1
		DCF-ZM-25	XC-XBD-25.1	XC-XBS-25.1
		DCF-ZM-40S	XC-XBD-40.1	XC-XBS-40.1
4	箱壁壓緊螺母	DCF-ZM-20	XC-XBD-20.2	XC-XBD-20.2
		DCF-ZM-25	XC-XBD-25.2	XC-XBD-25.2
		DCF-ZM-40	XC-XBD-40.2	XC-XBD-40.2
5	箱壁密封墊	DCF-ZM-20	XC-XBD-20.3	XC-XBD-20.3
		DCF-ZM-25	XC-XBD-25.3	XC-XBD-25.3
		DCF-ZM-40S	XC-XBD-40.3	XC-XBD-40.3
6	碗型密封圈（一）	DCF-ZM-20	DCF-ZM-20.4	DCF-ZM-20.4
		DCF-ZM-25	DCF-ZM-25.4	DCF-ZM-25.4
		DCF-ZM-40S	DCF-ZM-40.4	DCF-ZM-40.4
